在秋冬季節(jié)及氣溫偏低的時候，很多客戶使用環(huán)氧樹脂膠時，常會遇到這樣問題：環(huán)氧樹脂膠有時會變得渾濁不清，局部成塊，成米粒、魚籽一樣的狀態(tài)，甚至會變成固體，對玻璃鋼施工帶來不便。

　　　　其實這是環(huán)氧樹脂結晶的一種表現(xiàn)。那么，結晶的過程表現(xiàn)有哪些？環(huán)氧樹脂結晶了，又該如何解決？下面我們圍繞結晶相關的問題，做了簡單解釋和說明。

　　結晶的過程表現(xiàn)有哪些？　　

正常情況下，液體環(huán)氧樹脂是無色透明液體狀態(tài)，具有可流動性。通常，結晶易發(fā)生于季節(jié)交替時期及晝夜溫差過大的區(qū)域。另外，夏季配方的環(huán)氧樹脂儲存至冬季使用也易出現(xiàn)結晶，下面是結晶表現(xiàn)的兩個過程：

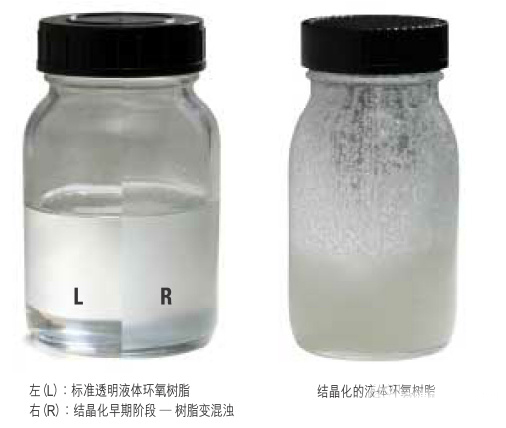

　　1、液體環(huán)氧樹脂膠顏色變得灰暗，出現(xiàn)自由漂浮的晶體、晶體團塊或一個完全凝固體，透明的樹脂逐漸呈模糊、混濁或乳狀混濁時，這是環(huán)氧樹脂結晶化早期的征兆。

　　2、容器底部會聚集起越來越多的白色晶體沉淀，這些沙狀晶體會不斷聚集，直到所有含量全部固化為晶體為止，這個過程其實與常見的蜂蜜的結晶是類似的。

　　這些晶體結構具有可逆性，在一定溫度條件下可恢復至液體狀態(tài)，并不影響產品性能。好比水在反復結冰融化的過程中，水自身的性質并不會發(fā)生改變是同樣的道理。

　　為什么會出現(xiàn)結晶現(xiàn)象呢？

　　導致環(huán)氧樹脂結晶的原因有很多，主要有以下幾個因素：　

　　a、高純度：晶體都是高純物，環(huán)氧樹脂也一樣，純度越高，分子分布越窄，就越容易結晶。

　　b、低粘度：粘度越低、結晶化速度越快。

　　c、雜質：固體雜質通常是晶體生長的晶種，添加某些沉淀性的顏填料容易導致結晶。相比較而言，較大粒徑和較高添加量卻不易誘發(fā)結晶化。

　　d、溫度：20-30℃如此狹窄的溫度變化周期是形成結晶化的常見成因，晝夜溫度波動將啟動或加速結晶速度。另外超低溫（5℃以下）則會加速結晶化。

　　e、水分：水分含量越高，越容易發(fā)生結晶。

　　所有的樹脂和固化劑都有發(fā)生結晶現(xiàn)象的可能性，這是物質從液體向固體結晶態(tài)的轉化。環(huán)氧樹脂結晶和其他物質結晶原理是類似的。高純度，低粘度，雜質，極冷環(huán)境，冷熱循環(huán)都會增加結晶化的可能性。

　　環(huán)氧樹脂對溫度敏感，在極冷環(huán)境或溫度波動較大時，非常容易發(fā)生液態(tài)向固態(tài)的轉化，即發(fā)生環(huán)氧樹脂的結晶化。

　　如何避免結晶現(xiàn)象發(fā)生？

　　1、 降低環(huán)氧樹脂的純度，如添加其他類型的環(huán)氧樹脂。

　　2、 使用低結晶傾向或不結晶的環(huán)氧樹脂。

　　3、 儲存條件：儲存溫度高于40℃，防止出現(xiàn)結晶化現(xiàn)象。通常情況下高于25℃，即可降低結晶風險，但需避免溫度波動過大。對于濕度的要求，一般要求相對濕度50%以下，同時對包裝的密封性需嚴格要求，避免吸水導致結晶。

　　環(huán)氧樹脂膠結晶了，該怎么辦？

　　1.水浴加熱法：

將環(huán)氧樹脂隔水放置于水中，水溫宜在50℃到60℃之間，加溫的同時對膠體進行單向攪動，要確保所有晶體完全融化，任何一個微小的未融化晶體都可以作為“晶種”在幾天內引發(fā)再次發(fā)生結晶。

　因此攪拌的時間不能過短，要確保容器壁和底部的晶體也全部融化，熱量分布均勻。攪拌均勻至結晶徹底消失后方可施工。

　　注意：加熱后的環(huán)氧樹脂膠須冷卻至常溫后使用，否則易發(fā)生爆劇現(xiàn)象。

　　2.取暖設備加熱：

　　將環(huán)氧樹脂膠排列堆放成環(huán)形，中間預留1米寬的面積放電暖設備，在環(huán)氧樹脂外圍用塑料布或彩條布圍成閉合空間，持續(xù)加熱至環(huán)氧樹脂恢復初始狀態(tài)為止。

　　3.太陽燈加熱：

　　使用太陽燈對環(huán)氧樹脂進行烘烤，邊加熱邊攪拌，至結晶完全融化，膠體恢復初始狀態(tài)后即可繼續(xù)使用。

　　4：其他合理的升溫措施，也可以解決環(huán)氧樹脂結晶的問題。

　　如果結晶再次發(fā)生，再次對其加熱，重復融化的過程即可?？稍?/span>50℃環(huán)境條件下保持幾小時，即可重新融化環(huán)氧樹脂，融化后的液態(tài)環(huán)氧樹脂仍可使用，但對于已經添加固化劑的不適合加熱處理。

　　建議：在運輸與存儲時也要注意減少溫度的波動， 建議存放在干燥、溫度比較高的恒溫倉庫中。使用時，不要一次性攪拌過多，即配即用，并確保在使用后噴嘴、桶蓋等處都不能有樹脂殘留，以防止這些地方形成晶體。　

總結：環(huán)氧樹脂結晶是可以隨溫度變化的可逆過程，對環(huán)氧樹脂的粘結性能和加固效果沒有影響。即便出現(xiàn)結晶，加熱至其軟化消失，便可正常使用。
